SA型旋转接头
- 质量稳定
- 实行全过程质量监控，细致入微，全方位检测！
- 价格合理
- 高效内部成本控制，减少了开支，让利于客户！
- 交货便捷
- 先进生产流水线，充足的备货，缩短了交货期！
- 销售热线：0519-86180788
- 图文传真：0519-86187881
- 技术支持：13962697289
- 产品介绍
- 型号释义
- 应用示例
技术参数表
口径
DN32-DN65
转速
350RPM
压力
32Bar
温度
280℃
介质
导热油/蒸汽
SA系列旋转接头采用性能可靠反球面密封结构，由两个宽大无油轴承自支撑，不锈钢弹簧提供持续稳定弹簧力推动石墨密封环补偿密封件磨损，可用于同心度不高，有振动设备中。
结构特点：
• 两个加宽间距的石墨轴承能更有效地支撑虹吸管和软管；
• 受压缩的石墨密封提高了强度和抗冲击性，使得旋转接头使用寿命更长；
• 外部密封磨损指示有助于实现按计划维修，缩短了昂贵的停机时间；
• 经过硬化处理的转子和端盖在高压工况下具有极长的使用寿命；
安装尺寸表

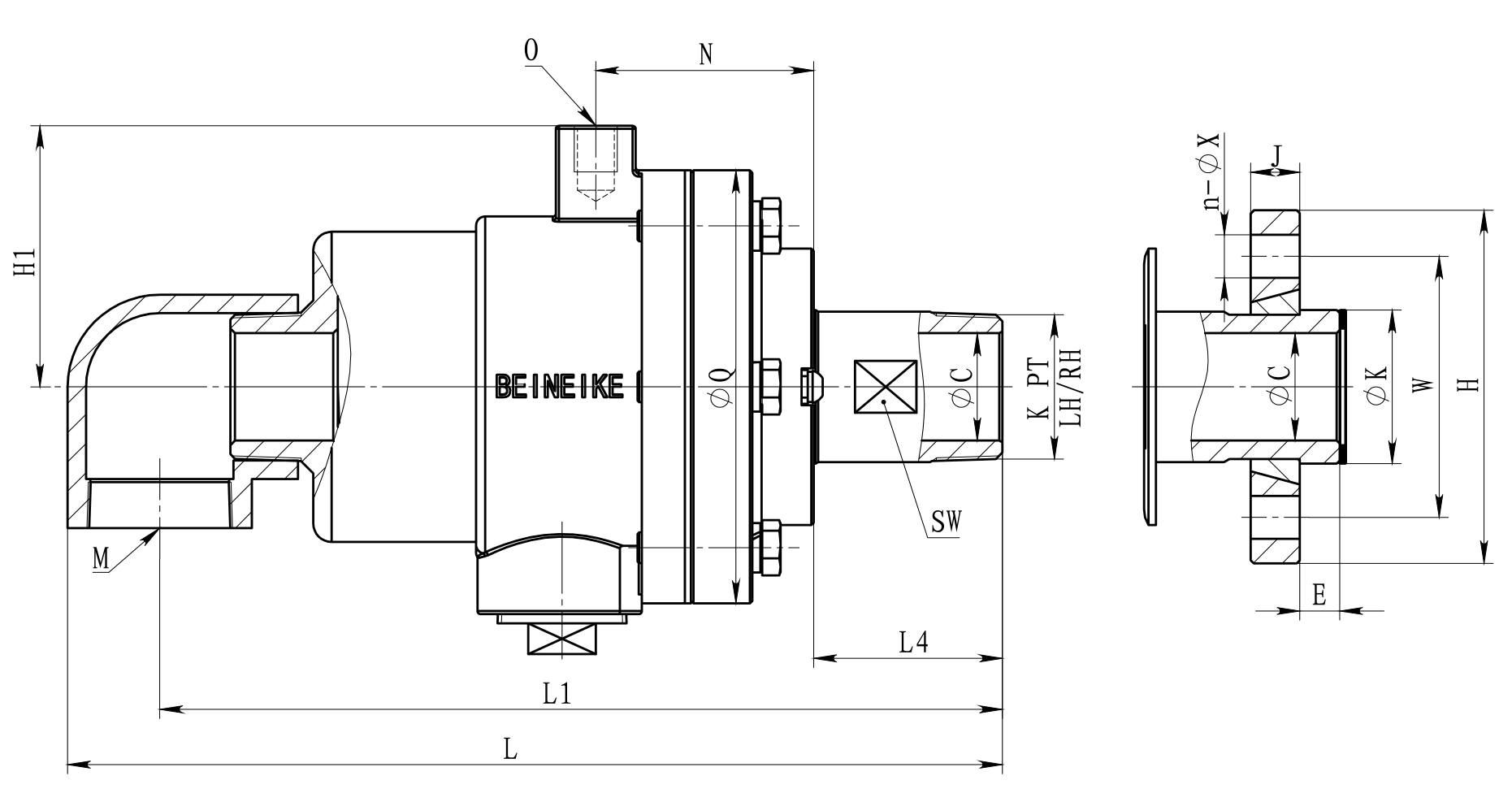

SAM-单通式旋转接头
| 正常尺寸 | K | M | L | L1 | L4 | H1 | N | O | Q | 法兰转子 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φC | E | φK | W | H | J | n-X | |||||||||||
| 020 | 3/4" | R3/4” | Rc3/4" | 211 | 194 | 45 | 60 | 49 | M10 | 99 | 18 | 11 | φ26 | 55 | 80 | 14 | 4-12 |
| 025 | 1" | R1" | Rc1" | 262 | 241 | 50 | 70 | 58 | M12 | 109 | 23 | 11 | φ35 | 65 | 90 | 14 | 4-12 |
| 032 | 1-1/4" | R1-1/4" | Rc1-1/4" | 288 | 262 | 57 | 80 | 64 | M12 | 132 | 29 | 13 | φ45 | 75 | 100 | 16 | 4-14 |
| 040 | 1-1/2" | R1-1/2" | Rc1-1/2" | 311 | 283 | 61 | 85 | 71 | M14 | 141 | 35 | 13 | φ50 | 85 | 115 | 16 | 4-14 |
| 050 | 2" | R2" | Rc2" | 356 | 321 | 65 | 95 | 79 | M14 | 164 | 45 | 16 | φ60 | 95 | 125 | 16 | 4-14 |
| 065 | 2-1/2" | R2-1/2" | Rc2-1/2" | 387 | 357 | 80 | 110 | 82 | M14 | 187 | 56 | 19 | φ75 | 110 | 140 | 18 | 4-14 |
| 080 | 3" | 3"以上可来电索取图或依要求设计制作。 | |||||||||||||||

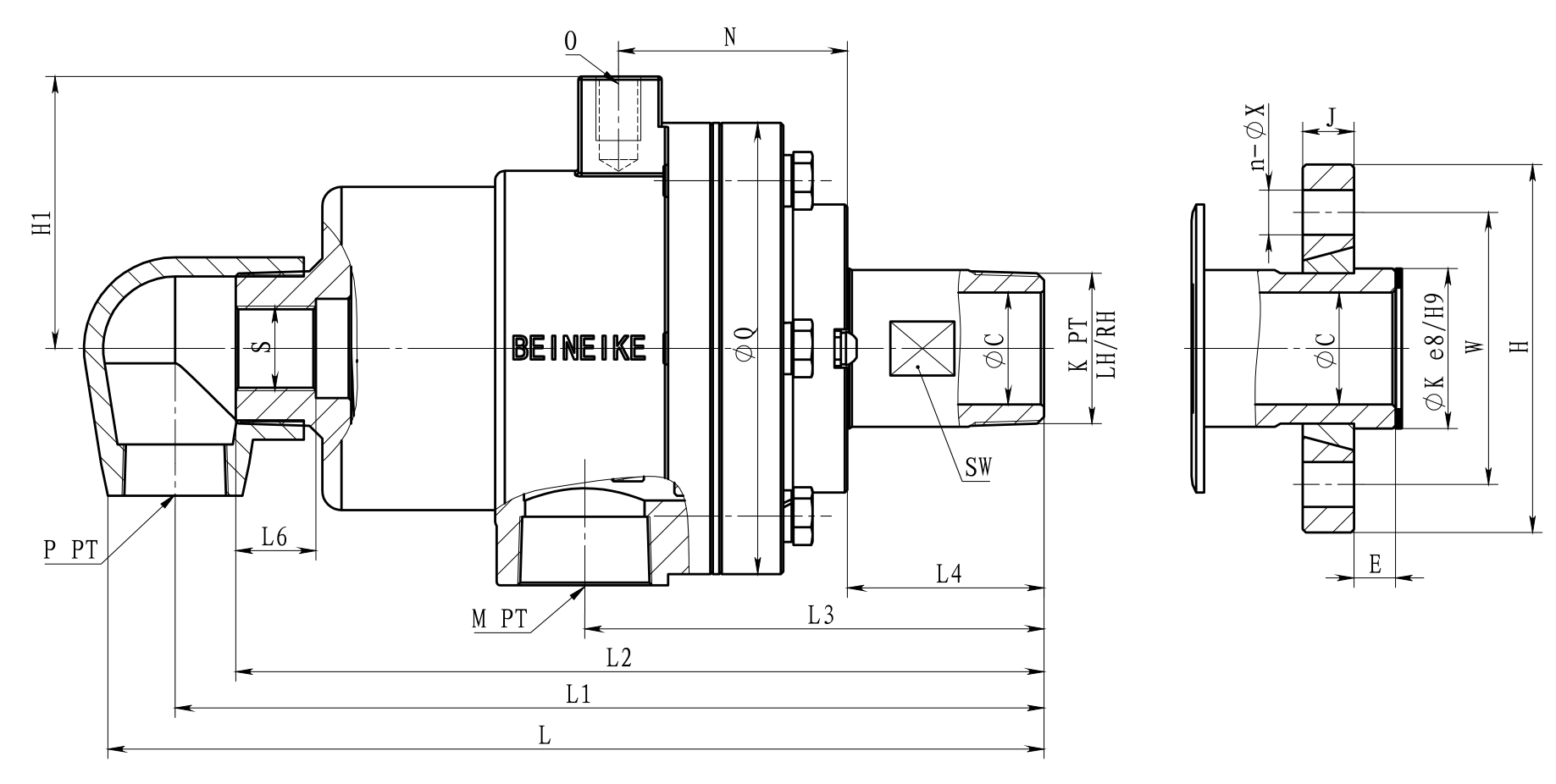

SAD-双通式（内管固定）旋转接头
| 正常尺寸 | K | M | P | S | L | L1 | L2 | L3 | L4 | L6 | H1 | N | O | Q | 法兰转子 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φC | E | φK | W | H | J | n-X | ||||||||||||||||
| 020 | 3/4" | R3/4" | Rc3/4" | Rc3/4" | G1/4" | 205 | 191 | / | 98 | 45 | 18 | 60 | 49 | M10 | 99 | 17 | 11 | φ26 | 55 | 80 | 14 | 4-φ12 |
| 025 | 1" | R1" | Rc3/4" | Rc3/4" | G3/8" | 252 | 235 | / | 121 | 50 | 20 | 70 | 58 | M12 | 109 | 23 | 11 | φ35 | 65 | 90 | 14 | 4-φ12 |
| 032 | 1-1/4" | R1-1/4" | Rc1" | Rc1" | G1/2" | 271 | 250 | 175 | 125 | 57 | 25 | 80 | 64 | M12 | 132 | 29 | 13 | φ45 | 75 | 100 | 16 | 4-φ14 |
| 040 | 1-1/2" | R1-1/2" | Rc1-1/4" | Rc1-1/4" | G3/4" | 297 | 276 | 195 | 143 | 61 | 25 | 85 | 71 | M14 | 141 | 35 | 13 | φ50 | 85 | 115 | 16 | 4-φ14 |
| 050 | 2" | R2" | Rc1-1/2" | Rc1-1/2" | G1" | 333 | 308 | 216 | 157 | 65 | 30 | 95 | 79 | M14 | 164 | 45 | 16 | φ60 | 90 | 125 | 16 | 4-φ14 |
| 065 | 2-1/2" | R2-1/2" | Rc2" | Rc2" | G1-1/4" | 395 | 348 | 250 | 175 | 80 | 35 | 110 | 82 | M14 | 187 | 56 | 18 | φ75 | 110 | 140 | 18 | 4-φ14 |
| 080 | 3" | 3”以上可来电索取图或依要求制作。 | ||||||||||||||||||||

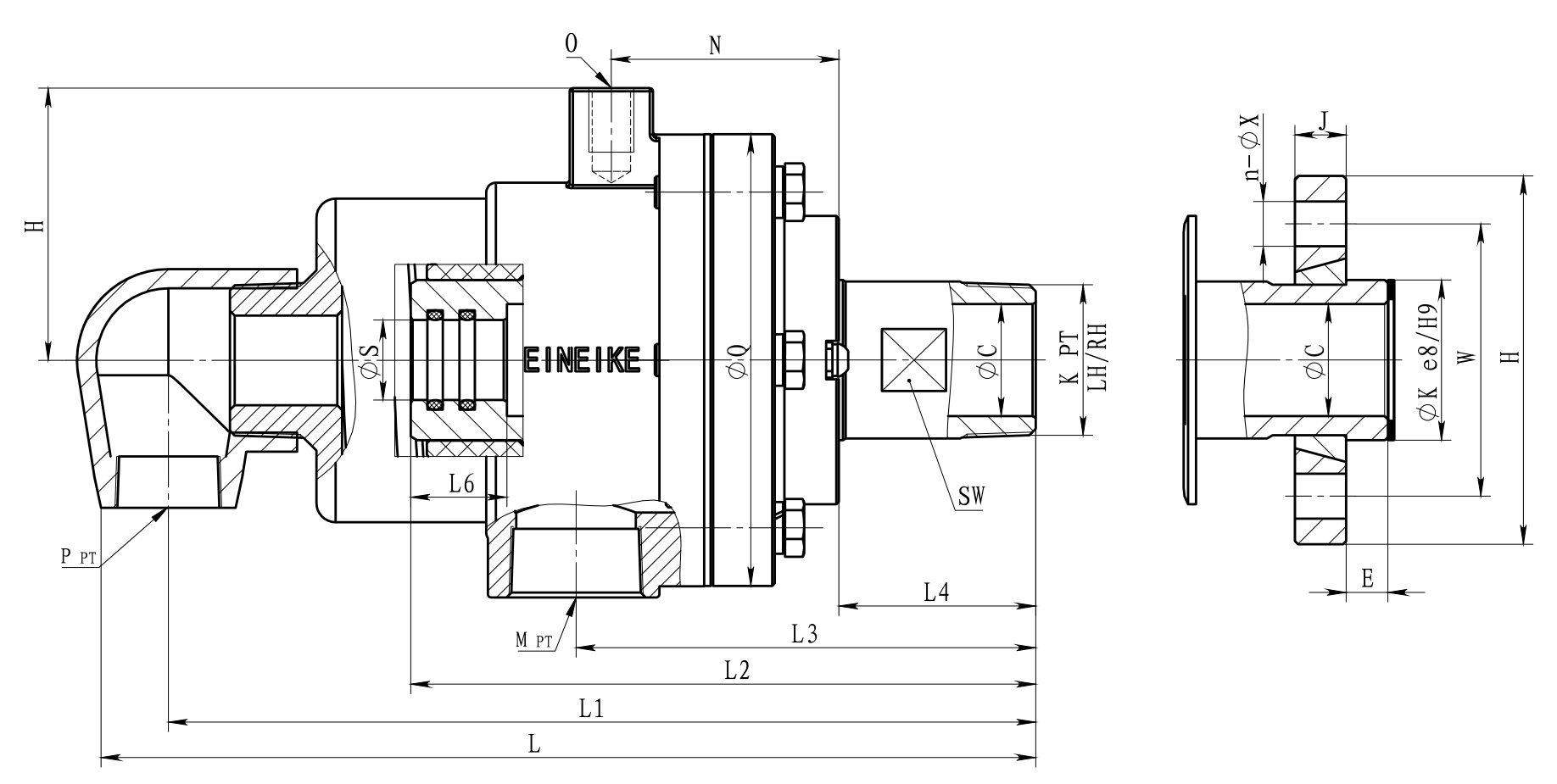

SAY-双通式（内管旋转）旋转接头
| 正常尺寸 | K | M | P | S | L | L1 | L2 | L3 | L4 | L6 | H1 | N | O | Q | 法兰转子 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φC | E | φK | W | H | J | n-X | ||||||||||||||||
| 020 | 3/4" | R3/4" | Rc3/4" | Rc3/4" | G1/4" | 205 | 191 | / | 98 | 45 | 18 | 60 | 49 | M10 | 99 | 17 | 11 | φ26 | 55 | 80 | 14 | 4-φ12 |
| 025 | 1" | R1" | Rc3/4" | Rc3/4" | G3/8" | 252 | 235 | / | 121 | 50 | 20 | 70 | 58 | M12 | 109 | 23 | 11 | φ35 | 65 | 90 | 14 | 4-φ12 |
| 032 | 1-1/4" | R1-1/4" | Rc1" | Rc1" | G1/2" | 271 | 250 | 175 | 125 | 57 | 25 | 80 | 64 | M12 | 132 | 29 | 13 | φ45 | 75 | 100 | 16 | 4-φ14 |
| 040 | 1-1/2" | R1-1/2" | Rc1-1/4" | Rc1-1/4" | G3/4" | 297 | 276 | 195 | 143 | 61 | 25 | 85 | 71 | M14 | 141 | 35 | 13 | φ50 | 85 | 115 | 16 | 4-φ14 |
| 050 | 2" | R2" | Rc1-1/2" | Rc1-1/2" | G1" | 333 | 308 | 216 | 157 | 65 | 30 | 95 | 79 | M14 | 164 | 45 | 16 | φ60 | 90 | 125 | 16 | 4-φ14 |
| 065 | 2-1/2" | R2-1/2" | Rc2" | Rc2" | G1-1/4" | 395 | 348 | 250 | 175 | 80 | 35 | 110 | 82 | M14 | 187 | 56 | 18 | φ75 | 110 | 140 | 18 | 4-φ14 |
| 080 | 3" | 3”以上可来电索取图或依要求制作。 | ||||||||||||||||||||

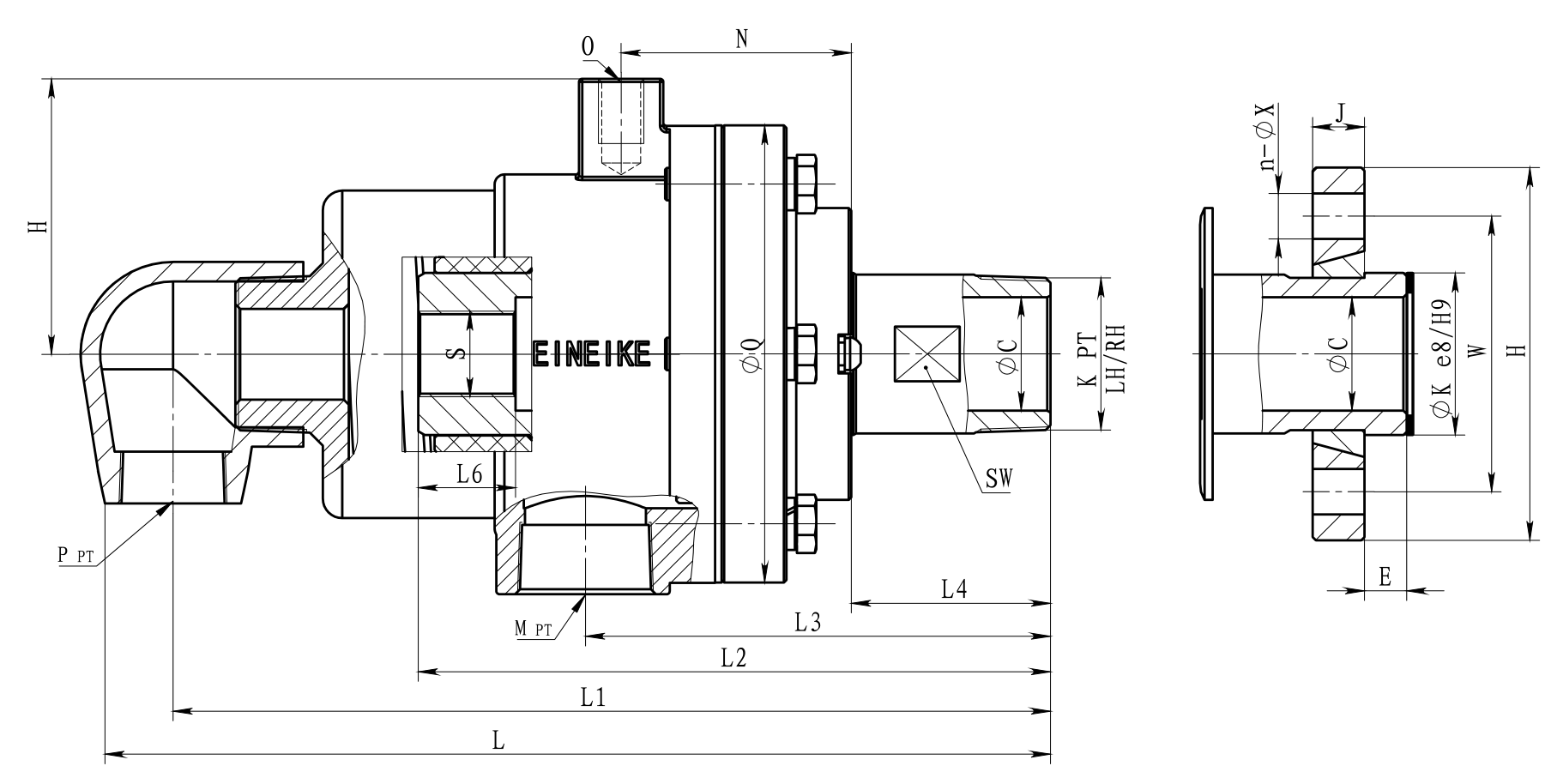

SAU-双通式（内管旋转）旋转接头
| 正常尺寸 | K | M | P | S | L | L1 | L2 | L3 | L4 | L6 | H1 | N | O | Q | 法兰转子 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φC | E | φK | W | H | J | n-X | ||||||||||||||||
| 020 | 3/4" | R3/4" | Rc3/4" | Rc3/4" | φ12 | 205 | 191 | / | 98 | 45 | 20 | 60 | 49 | M10 | 99 | 17 | 11 | φ26 | 55 | 80 | 14 | 4-φ12 |
| 025 | 1" | R1" | Rc3/4" | Rc3/4" | φ16 | 252 | 235 | / | 121 | 50 | 20 | 70 | 58 | M12 | 109 | 23 | 11 | φ35 | 65 | 90 | 14 | 4-φ12 |
| 032 | 1-1/4" | R1-1/4" | Rc1" | Rc1" | φ20 | 271 | 250 | 175 | 125 | 57 | 25 | 80 | 64 | M12 | 132 | 29 | 13 | φ45 | 75 | 100 | 16 | 4-φ14 |
| 040 | 1-1/2" | R1-1/2" | Rc1-1/4" | Rc1-1/4" | φ25 | 297 | 276 | 195 | 143 | 61 | 30 | 85 | 71 | M14 | 141 | 35 | 13 | φ50 | 85 | 115 | 16 | 4-φ14 |
| 050 | 2" | R2" | Rc1-1/2" | Rc1-1/2" | φ32 | 333 | 308 | 216 | 157 | 65 | 40 | 95 | 79 | M14 | 164 | 45 | 16 | φ60 | 90 | 125 | 16 | 4-φ14 |
| 065 | 2-1/2" | R2-1/2" | Rc2" | Rc2" | φ40 | 395 | 348 | 250 | 175 | 80 | 45 | 110 | 82 | M14 | 187 | 56 | 18 | φ75 | 110 | 140 | 18 | 4-φ14 |
| 080 | 3" | 3”以上可来电索取图或依要求制作。 | ||||||||||||||||||||
本主页的内容有可能因产品功能改进或者其它原因，不经预告而发生变更，因此请予谅解。
