BC型旋转接头
- 质量稳定
- 实行全过程质量监控，细致入微，全方位检测！
- 价格合理
- 高效内部成本控制，减少了开支，让利于客户！
- 交货便捷
- 先进生产流水线，充足的备货，缩短了交货期！
- 销售热线：0519-86180788
- 图文传真：0519-86187881
- 技术支持：13962697289
- 产品介绍
- 型号释义
- 应用示例
技术参数表
口径
DN25-DN125
转速
500RPM
压力
11Bar
温度
220℃（油）
介质
油
结构特点：
平衡式密封设计，降低压力变化负荷对密封面的影响，延长使用寿命
采用精细陶瓷材料与耐磨石墨密封圈的组合，具有极其优异的耐久性以及性能
分体式结构，可现场快速进行维修，因只需要更换密封，所以大大地降低了维修成本

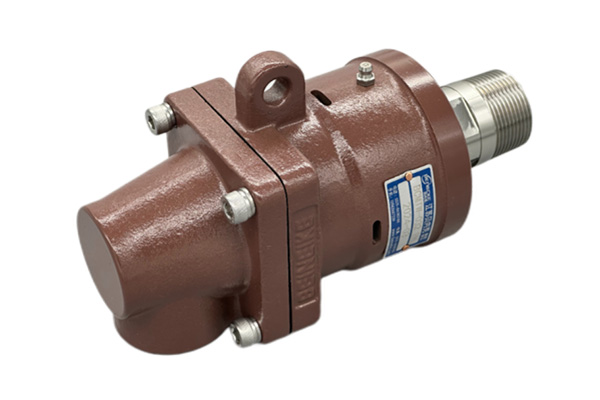

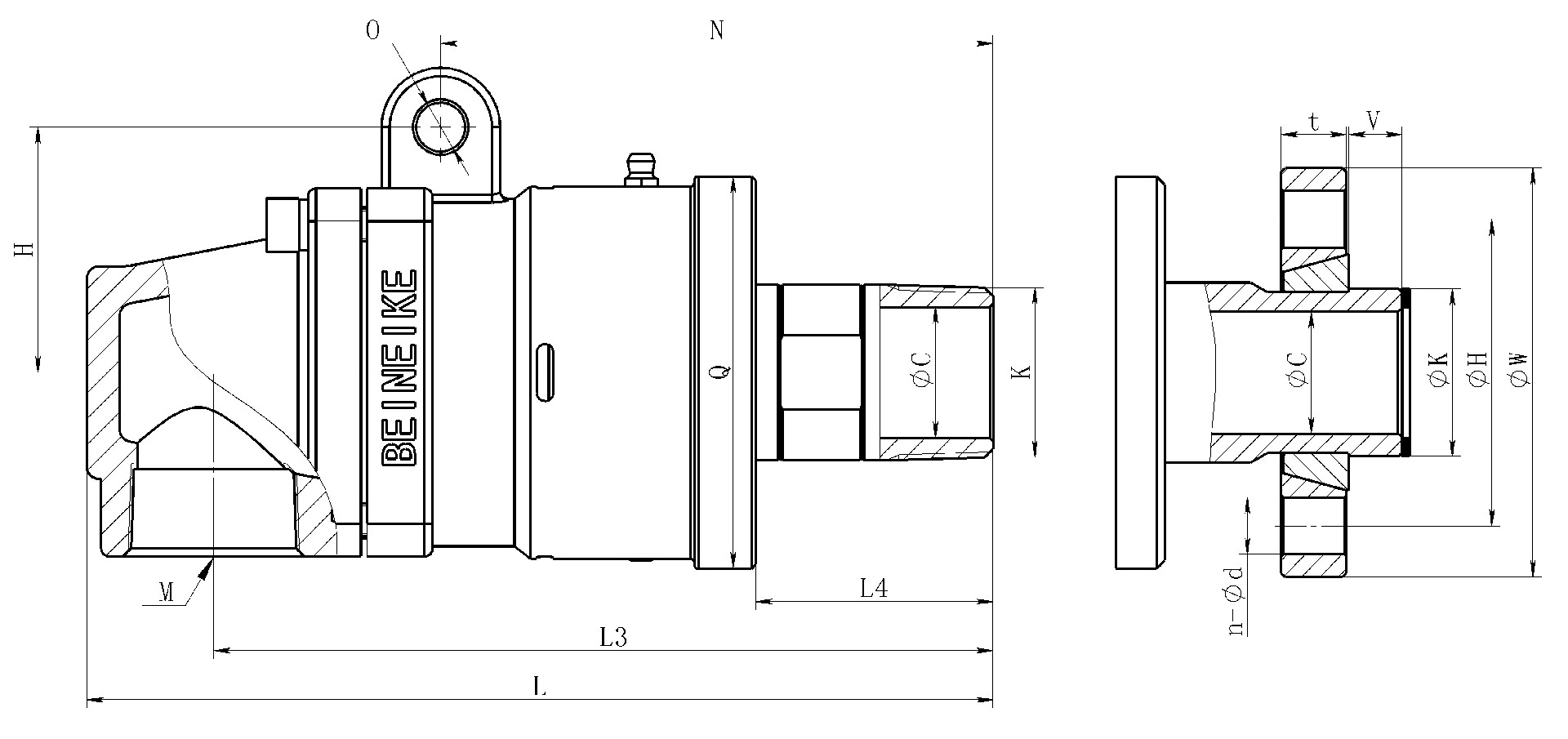

单通路
单通路选型表
| 尺寸 | 订货型号 | K | M | C | L | L3 | L4 | L5 | H1 | O | Q | 法兰尺寸表 | ||||
| φW | φH | V | n-φd | |||||||||||||
| 020 | 3/4" | BCMTW-020.01 | R3/4"-RH | Rc3/4" | φ19 | 172 | 151 | 43 | 108 | 43.5 | φ8 | 67 | / | / | / | / |
| BCMTW-020.02 | R3/4"-LH | / | / | / | / | |||||||||||
| BCMQW-020.Q0 | φ26 | φ55 | φ80 | 11 | 4-φ12 | |||||||||||
| 025 | 1" | BCMTW-025.01 | R1”-RH | Rc1" | φ24 | 187 | 162 | 50 | 117 | 52.5 | φ10 | 77 | / | / | / | / |
| BCMTW-025.02 | R1"-LH | / | / | / | / | |||||||||||
| BCMQW-025.Q0 | φ32.3 | φ65 | 90 | 11 | 4-φ12 | |||||||||||
| 032 | 1-1/4" | BCMTW-032.01 | R1-1/4”-RH | Rc1-1/4" | φ32 | 222 | 191 | 58 | 135 | 60.5 | φ12 | 95 | / | / | / | / |
| BCMTW-032.02 | R1-1/4"-LH | / | / | / | / | |||||||||||
| BCMQW-032.Q0 | φ41 | φ75 | 100 | 13 | 4-φ14 | |||||||||||
| 040 | 1-1/2" | BCMTW-040.01 | R1-1/2"-RH | Rc1-1/2" | φ38 | 237 | 202 | 60 | 142 | 65 | φ12 | 100 | / | / | / | / |
| BCMTW-040.02 | R1-1/2"-LH | / | / | / | / | |||||||||||
| BCMQW-040.Q0 | φ47.5 | φ85 | 115 | 13 | 4-φ14 | |||||||||||
| 050 | 2" | BCMTW-050.01 | R2"-RH | Rc2" | φ48 | 328 | 293 | 66 | 170 | 75 | φ18 | 127 | / | / | / | / |
| BCMTW-050.02 | R2"-LH | / | / | / | / | |||||||||||
| BCMQW-050.KQ | φ60 | φ95 | 125 | 16 | 4-φ14 | |||||||||||
若需要温度传感器或者压力传感器的安装孔，请与本公司商谈。

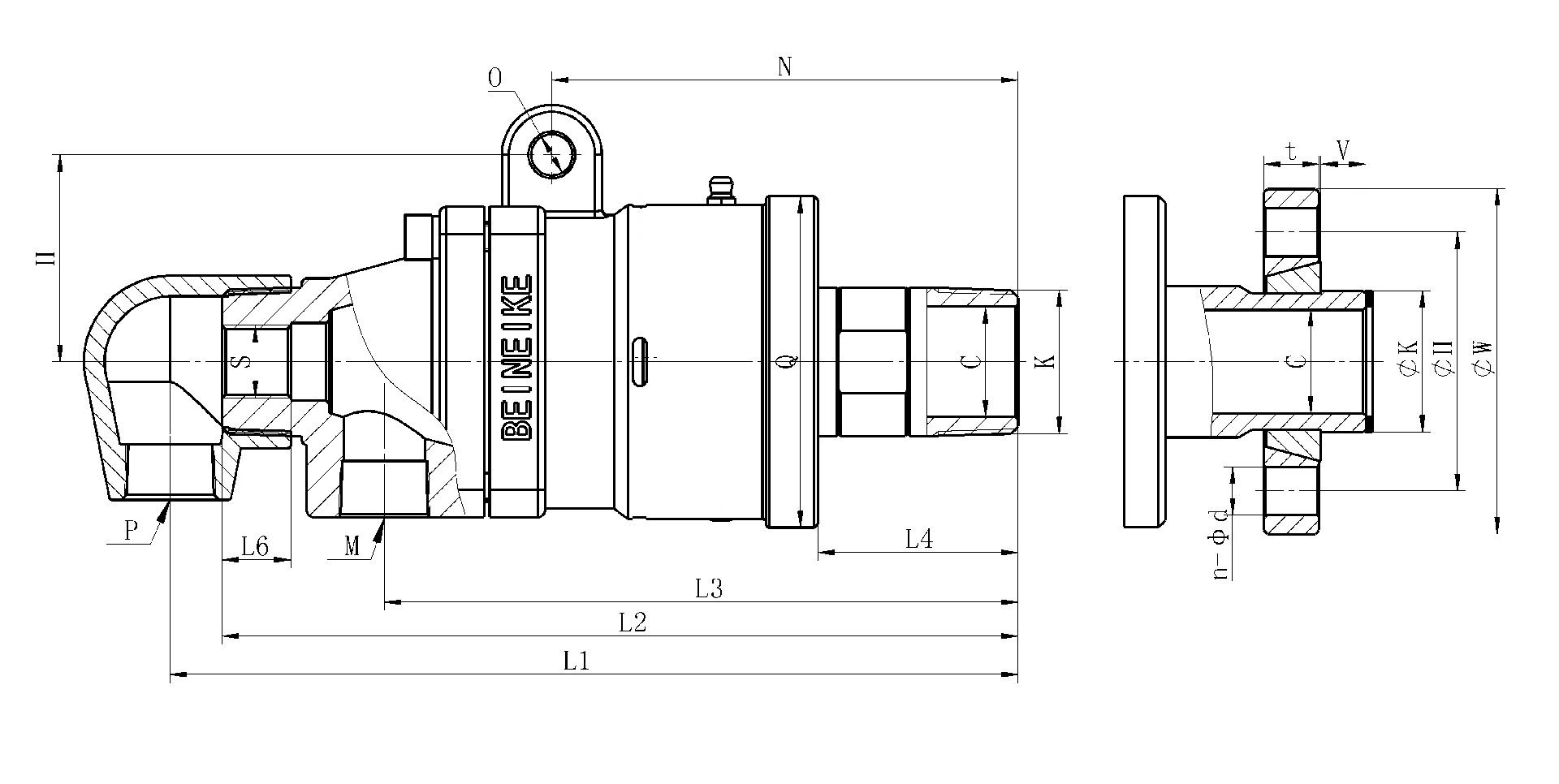

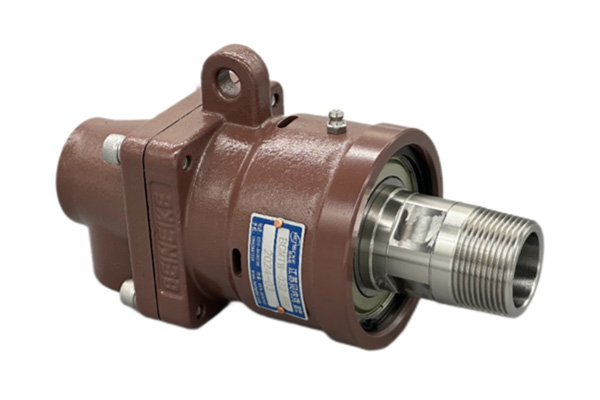

双通路（固定式内管）
双通路（固定式内管）选型表
| 尺寸 | 订货型号 | K | M | P | S | C | L | L1 | L2 | L3 | L4 | L5 | L6 | H1 | O | Q | 法兰尺寸表 | |||||
| φW | φH | T | V | n-φd | ||||||||||||||||||
| 020 | 3/4" | BCDTW-020.01 | R3/4"-RH | Rc1/2" | Rc1/2" | G1/4“ | 19 | 215 | 201 | 183 | 147 | 43 | 109 | 15 | 44 | 8 | 68 | / | / | / | / | / |
| BCDTW-020.02 | R3/4"-LH | / | / | / | / | / | ||||||||||||||||
| BCDQW--020.Q1 | φ26 | φ55 | φ80 | 14 | 11 | 4-φ12 | ||||||||||||||||
| 025 | 1" | BCDTW-025.01 | R1"-RH | Rc1/2" | Rc1/2" | G3/8" | 24 | 239 | 226 | 204 | 162 | 50 | 117 | 15 | 52.5 | 10 | 77 | / | / | / | / | / |
| BCDTW-025.02 | R1"-LH | / | / | / | / | / | ||||||||||||||||
| BCDQW-025.Q1 | φ32.3 | φ65 | 90 | 14 | 11 | 4-12 | ||||||||||||||||
| 032 | 1-1/4" | BCDTW-032.01 | R1-1/4"-RH | Rc3/4" | Rc3/4" | G1/2" | 32 | 271 | 255 | 231 | 184 | 58 | 135 | 20 | 60.5 | 12 | 95 | / | / | / | / | / |
| BCDTW-032.02 | R1-1/4"-LH | / | / | / | / | / | ||||||||||||||||
| BCDTW-032.Q1 | φ41 | φ75 | φ100 | 16 | 13 | 4-φ14 | ||||||||||||||||
| 040 | 1-1/2" | BCDTW-040.01 | R1-1/2"-RH | Rc1" | Rc1" | G3/4" | 38 | 285 | 264 | 237 | 190 | 60 | 142 | 20 | 65 | 12 | 100 | / | / | / | / | / |
| BCDTW-040.02 | R1-1/2"-LH | / | / | / | / | / | ||||||||||||||||
| BCDQW-040.Q1 | φ47.5 | φ85 | φ115 | 16 | 13 | 4-φ14 | ||||||||||||||||
| 050 | 2" | BCDTW-050.01 | R2"-RH | Rc1-1/4" | Rc1-1/4" | G1" | 48 | 356 | 331 | 304 | 240 | 66 | 168 | 25 | 75 | 18 | 127 | / | / | / | / | / |
| BCDTW-050.02 | R2"-LH | / | / | / | / | / | ||||||||||||||||
| BCDQW-050.K1 | φ60 | φ95 | φ125 | 16 | 16 | 4-φ14 | ||||||||||||||||

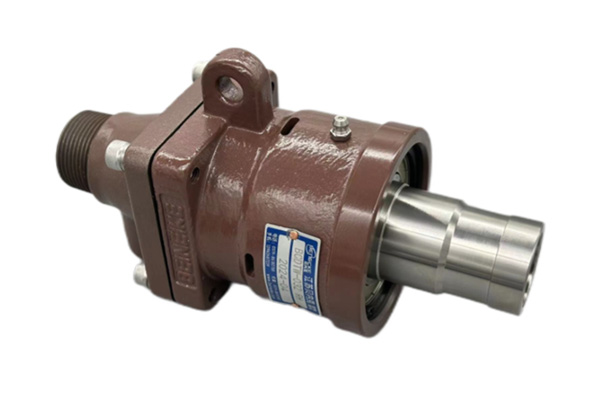

双通路（旋转式内管）
双通路（内管固定式）选型表
| 尺寸 | A | B | C | D | E | L1 | L2 | L3 | L4 | L6 | H | F | O | 法兰转子尺寸表 | ||||||
| φK | P | Q | R | S | T-U | |||||||||||||||
| 020 | 3/4" | R3/4" | Rc1/2" | Rc1/2" | G1/4" | 8 | 201 | 183 | 147 | 43 | 60 | 37 | 62 | 18 | φ30 | φ55 | φ80 | 14 | 10 | 4-φ12 |
| 025 | 1" | R1" | Rc3/4" | Rc3/4" | G3/8" | 10 | 226 | 204 | 162 | 50 | 62 | 43 | 70 | 23 | φ35 | φ65 | φ90 | 14 | 10 | 4-φ12 |
| 032 | 1-1/4" | R1-1/4" | Rc1" | Rc1" | G1/2" | 12 | 255 | 231 | 184 | 58 | 71 | 51 | 83 | 30 | φ45 | φ75 | φ100 | 16 | 12 | 4-φ14 |
| 040 | 1-1/2" | R1-1/2" | Rc1" | Rc1" | G3/4" | 12 | 264 | 237 | 190 | 60 | 75 | 55 | 90 | 38 | φ50 | φ85 | φ115 | 16 | 12 | 4-φ14 |
| 050 | 2" | R2" | Rc1-1/4" | Rc1-1/4" | G1" | 18 | 331 | 304 | 240 | 66 | 95 | 74 | 112 | 48 | φ60 | φ95 | φ125 | 16 | 16 | 4-φ14 |
| 065 | 2-1/2" | R2-1/2" | Rc2" | Rc1-1/2" | G1-1/4" | 20 | 349 | 312 | 246 | 75 | 107 | 83 | 127 | 58 | φ75 | φ110 | φ140 | 18 | 18 | 4-φ14 |
内管请由贵公司制作。若要订购内管，请指示尺寸。
