BE型旋转接头
- 质量稳定
- 实行全过程质量监控，细致入微，全方位检测！
- 价格合理
- 高效内部成本控制，减少了开支，让利于客户！
- 交货便捷
- 先进生产流水线，充足的备货，缩短了交货期！
- 销售热线：0519-86180788
- 图文传真：0519-86187881
- 技术支持：13962697289
- 产品介绍
- 型号释义
- 应用示例
技术参数表
口径
G1/4"-G2"
转速
3000RPM
压力
1.0Mpa
温度
-30～+80℃
介质
气
结构特点
• 平衡式机械密封设计，采用不锈钢弹簧补偿磨损，寿命更长久。
• 密封材料更是从德国进口耐磨碳化钨材料，保证高品质，高耐压。
• 双轴承，采用进口轴承保证高转速下偏摆与游隙在理想的范围。
• 不锈钢转轴是经过热处理与研磨加工，保证刚性长久不变形，没有偏心力。
• 一对磨擦副，采用镜面研磨级加工，保证长寿命与高耐压力。

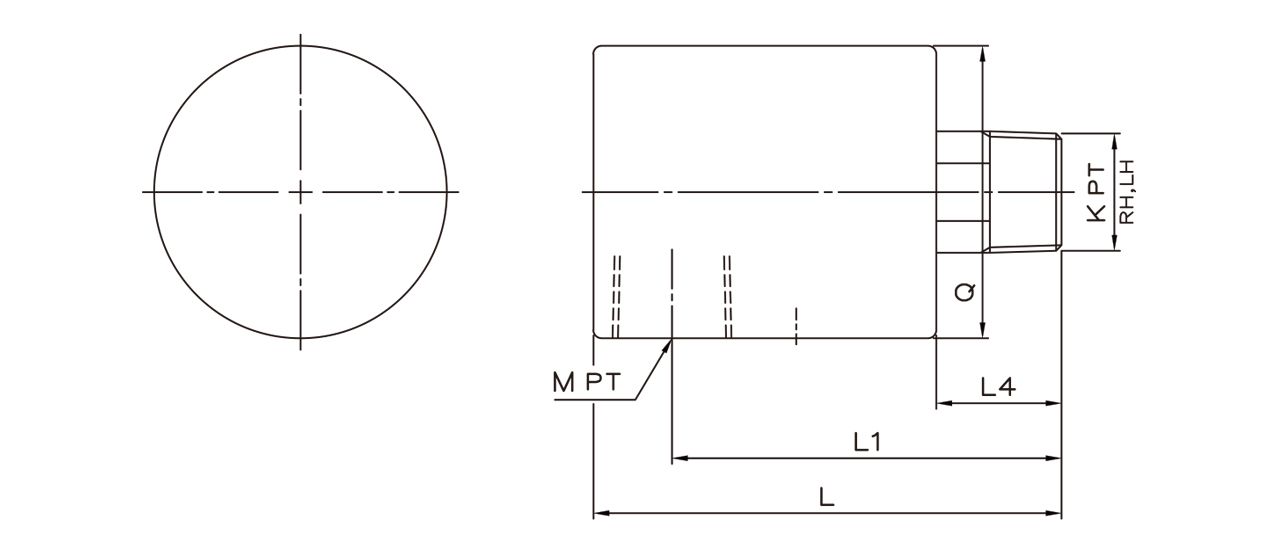

单通路
单通路选型表
| 正常尺寸 | K | M | L | L1 | L4 | Q | |
|---|---|---|---|---|---|---|---|
| 10A | 3/8" | 3/8" | 3/8" | 102 | 87 | 27 | 45 |
| 15A | 1/2" | 1/2" | 1/2" | 116 | 100 | 30 | 57 |
| 20A | 3/4" | 3/4" | 3/4" | 134.5 | 114 | 33 | 67 |
| 25A | 1" | 1" | 1" | 150 | 125 | 36 | 74 |
| 32A | 1.1/4" | 1.1/4" | 1.1/4" | 167 | 140 | 39 | 88 |
| 40A | 1.1/2" | 1.1/2" | 1.1/2" | 182 | 148 | 42 | 93 |

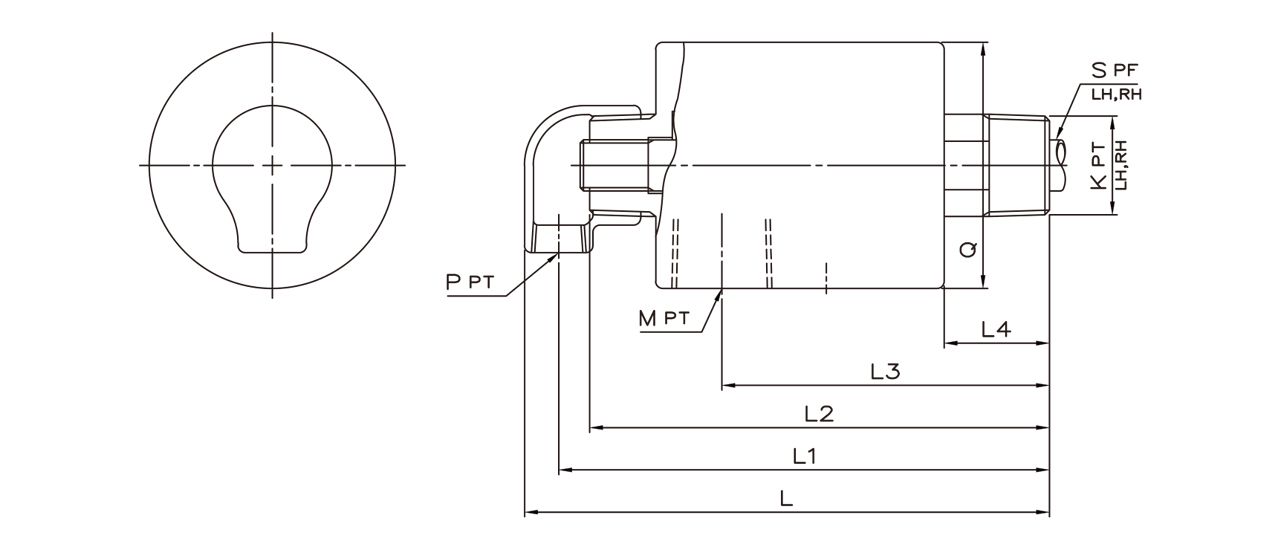

双通路
双通路选型表
| 正常尺寸 | K | M | P | S | L | L1 | L2 | L3 | L4 | Q | |
|---|---|---|---|---|---|---|---|---|---|---|---|
10A | 3/8" (B) | 3/8" | 1/4" | 1/4" | 7 | 136 | 126 | 115 | 86 | 27 | 45 |
15A | 1/2" (B) | 1/2" | 3/8" | 3/8" | 1/8" | 157 | 145.5 | 131 | 100 | 30 | 57 |
20A | 3/4" (B) | 3/4" | 1/2" | 1/2" | 1/4" | 179 | 165 | 148 | 112 | 33 | 67 |
25A | 1" (B) | 1" | 1/2" | 1/2" | 3/8" | 192 | 178 | 157 | 120 | 36 | 74 |
32A | 1.1/4" (B) | 1.1/4" | 3/4" | 3/4" | 1/2" | 216 | 199 | 175 | 132 | 39 | 88 |
40A | 1.1/2" (B) | 1.1/2" | 1" | 1" | 3/4" | 235 | 214 | 189 | 140 | 42 | 93 |
