CI型旋转接头
- 质量稳定
- 实行全过程质量监控，细致入微，全方位检测！
- 价格合理
- 高效内部成本控制，减少了开支，让利于客户！
- 交货便捷
- 先进生产流水线，充足的备货，缩短了交货期！
- 销售热线：0519-86180788
- 图文传真：0519-86187881
- 技术支持：13962697289
- 产品介绍
- 型号释义
- 应用示例
技术条件
• 适用介质：水
• 高温度：90℃
• 高压力：1.1MPa
• 高转速：100RPM
结构特点
• 平衡式密封结构
• 轴承盖内置，保护旋转接头
• 无需金属软管，减少了偏心负荷
• 水流阻力小、流通面积大，冷却效率高
• 浮动式结构，可承受±0.5mm轴头跳动
• 大10毫米的轴向补偿，适用于热膨胀

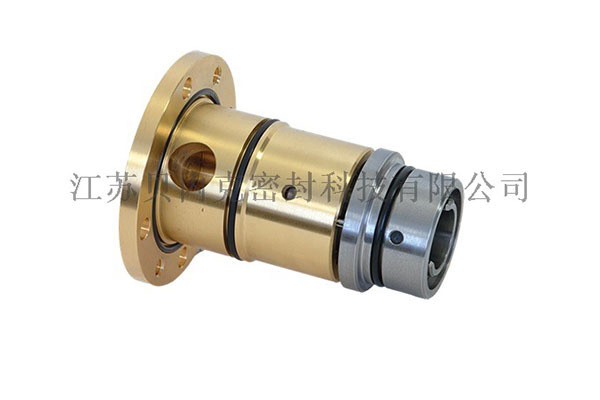

单通道
| 型号 | A | B | C | D | E | F | G | M | N | T-U | T-M | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CIM601 | ∅60 | ∅100 | ∅20 | 19 | ∅59 | ∅57 | ∅59 | ∅84 | ∅24 | 4-∅9 | 2-M8 | / | 37.5 | 35 | 15 | 41 | 87 | 135.5 | 161.5 | 8 |
CIM602 | ∅60 | ∅100 | ∅20 | 19 | ∅50 | ∅57 | ∅50 | ∅84 | ∅24 | 4-∅9 | 2-M8 | 26.5 | 34.5 | 35 | 15 | 41 | 87 | 135.5 | 161.5 | 8 |
本主页的内容有可能因产品功能改进或者其它原因，不经预告而发生变更，因此请予谅解。

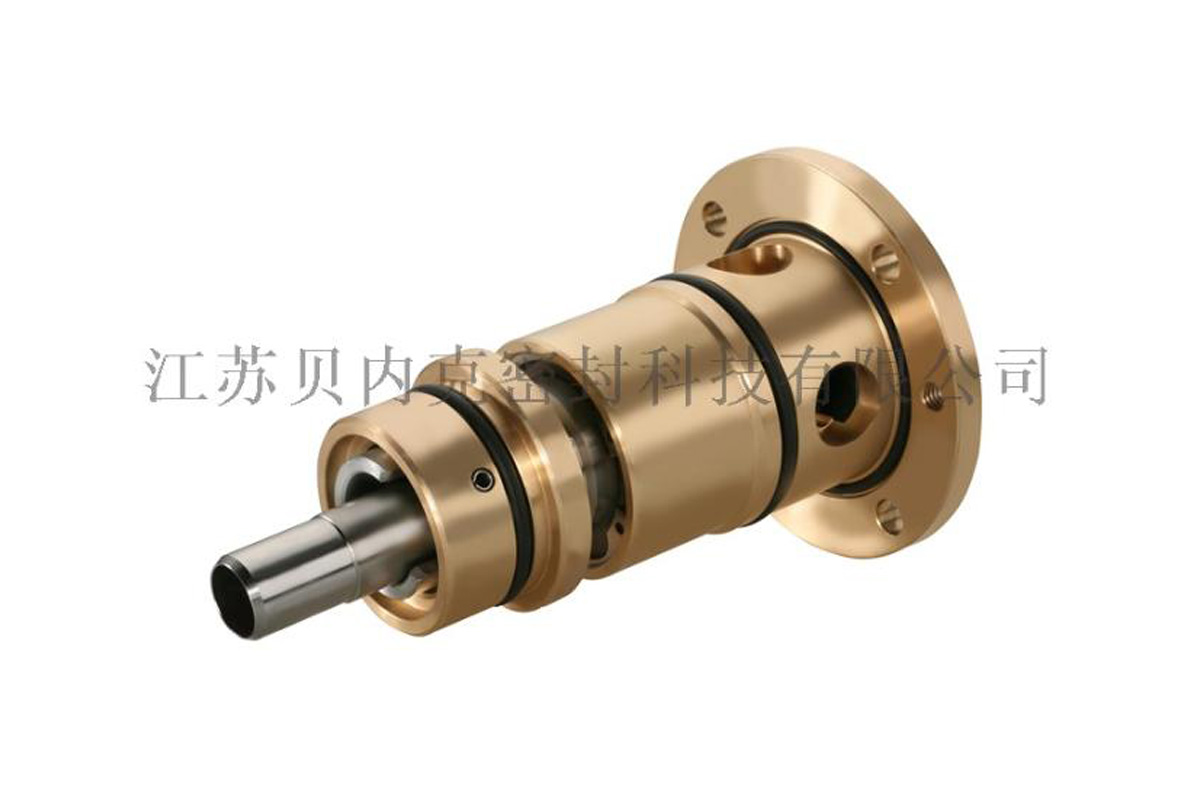

双通道
| 型号 | A | B | C | D | E | F | G | M | N | T-U | T-M | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CIM601 | ∅60 | ∅100 | ∅20 | 19 | ∅59 | ∅57 | ∅59 | ∅84 | ∅24 | 4-∅9 | 2-M8 | / | 37.5 | 35 | 15 | 41 | 87 | 135.5 | 161.5 | 8 |
CIM602 | ∅60 | ∅100 | ∅20 | 19 | ∅50 | ∅57 | ∅50 | ∅84 | ∅24 | 4-∅9 | 2-M8 | 26.5 | 34.5 | 35 | 15 | 41 | 87 | 135.5 | 161.5 | 8 |
本主页的内容有可能因产品功能改进或者其它原因，不经预告而发生变更，因此请予谅解。
