高温导热油旋转接头拆卸检修与装配方法
来源:本站 发布时间:2020-12-04 阅读:1 次高温导热油旋转接头是将高温导热油介质输送到旋转辊子中去的流体动密封装置。其在工业生产过程中的运用广泛,但频发的高温导热油泄漏导致的安全事故表明其存在很高的安全风险。一般生产过程中,高温导热油往往高达280℃以上,生产原料中通常又含有易燃物质或高溶度易挥发性溶剂,加剧了风险,一场事故往往带来百千万元的损失,甚至造成人员伤亡。因此,高温导热油旋转密封装置的安全与可靠性至关重要,关乎着企业安全生产和人员的生命安全。本文将对高温导热油旋转接头的拆卸与组装是旋转接头修理中的两个重要工序进行讲解。如:拆卸不当,容易损坏旋转接头部件;组装不正,影响高温旋转接头的使用。因此,遵守规程,正确操作,严格把关,精心装配,是提高拆卸与组装质量的重要措施。
1、卸下
在设备上卸下旋转接头时,应等设备内流体(导热油、蒸汽等)冷却后,用两个扳手(管钳)松开金属软管,因为金属软管壁薄,一旦被扭曲,也易泄漏,如是胶管,则例外,同时注意安全。
2、拆开
拆开旋转接头时,好保持内部零件的原始状态,以便分析泄漏原因,尤其在打开端盖取出弹簧时要注意安全,部分使用过久的旋转接头可能因锈蚀严重而无法拆开。
3、检查修复
球面摩擦副中的球面环的失效是旋转接头泄漏的主要原因之一,其次是球型转子,应作为检查更换的重点。
(1)球面密封环的密封面是否有划伤或三点断续接触问题?有,需更换。更换前需和球型转子磨合。
(2)球型转子的球面,是否有划伤、斑点或腐蚀严重的问题?
(3)壳体(放球面密封环的部分)密封底面有无明显的砂眼、划良等缺陷?
(4)端盖是否已弹性失效或已断裂?
(5)弹簧是否已弹性失效或已断裂?
(6)部分因运输、碰撞等引起的其他原因。
4、安装准备
(1)球面环的球面和球型转子好在钻床上简易磨合数分钟,球面环的底面在玻璃平面的细砂纸上,按"8"字型研磨数分钟。
(2)壳体底面,好精车后再精磨、镀铬,它也是主要密封面之一。
(3)更换石棉垫,同时将原来的石棉垫清除干净。
5、安装

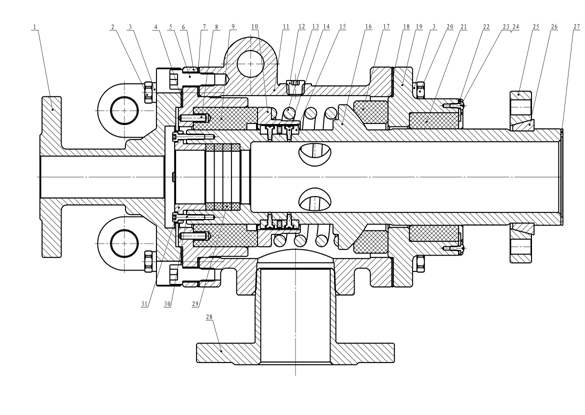

将需维修壳体倒置(底面涂上黄油)-放入底面涂黄油的球面环-放涂黄油球型转子(轻放。重放可能将球面碰裂纹)-圆柱环和壳体过盈配合耐用-弹簧-端盖-端盖连接螺栓按对角线拧紧,注意眼睛的安全-用手空转下转子是否过紧-连接金属软管、弯头等-安装设备-尽量利用下止转孔。
注:
(1)蒸汽旋转接头、导热油旋转接头外形较多,安装中放零配件的顺序可能有些变化。
(2)客户如没有钻床等加工设备,可先空转数分钟,再正常开机。
(3)旋转接头维修后,由于没有检测试压,在磨合期内,可能会部分泄漏,磨合期后工作正常。
旋转接头属于精密部件拆卸安装中需小心,确保部件不要磕碰,确保部件的整洁,确保密封石墨装配后轴向上可以产生位移(即弹簧起到压迫补偿密封磨损的作用)。希望这些内容对您的日常工作有所帮助。
